Ventilateur axial à pression antidéflagrant pour mines FBD-9.0 : Guide complet

1. Introduction

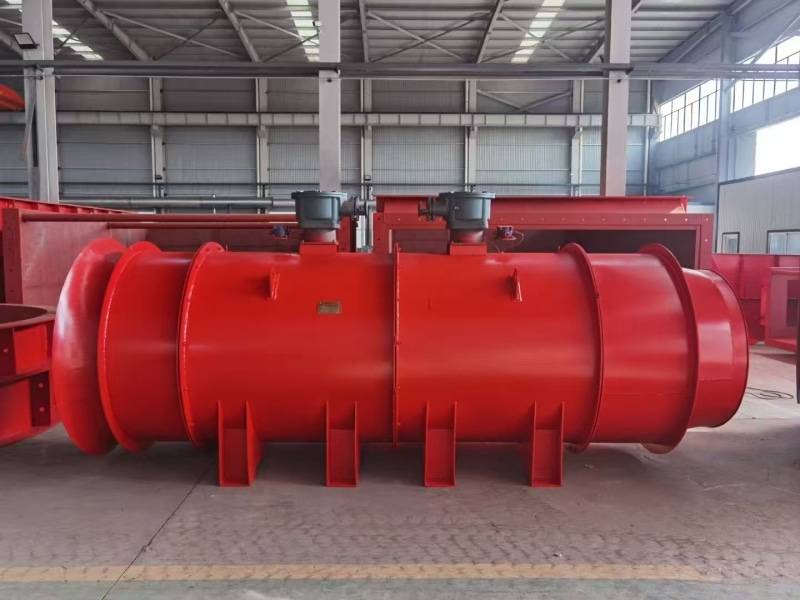

Le ventilateur axial à pression antidéflagrant FBD-9.0 est un ventilateur de ventilation locale à haut rendement et silencieux, conçu pour les applications minières souterraines. Il est doté de deux turbines contrarotatives tournant en sens inverse, les moteurs étant directement couplés aux turbines en configuration linéaire. Le ventilateur se compose de quatre éléments principaux : le collecteur, le premier étage, le deuxième étage et le diffuseur. Le collecteur et le diffuseur sont équipés de tubes centraux dont les surfaces sont revêtues de laine de verre ultrafine et de panneaux perforés pour l’absorption acoustique.

Le ventilateur est équipé de deux moteurs asynchrones triphasés antidéflagrants de la série YBF-2, de type Exd I. Ces moteurs sont installés à l'intérieur du corps principal et dissipent la chaleur grâce au flux d'air généré par le ventilateur. Les pales de la roue sont des pales à profil cintré, soudées au moyeu selon l'angle requis. Le ventilateur de la série FBD-9.0 a obtenu la certification antidéflagrante et la certification de sécurité des produits miniers.

2. Applications

Le ventilateur axial à pression antidéflagrant FBD-9.0 est principalement utilisé comme ventilateur local à pression dans les mines de charbon souterraines contenant des gaz explosifs tels que le méthane ou la poussière de charbon. Il est conçu pour être installé dans les conduits d'admission d'air, en association avec des gaines de surpression, assurant ainsi la ventilation des fronts de taille et de diverses chambres minières. Ce ventilateur peut également être utilisé dans les mines métalliques, les mines chimiques, pour la ventilation des chantiers de construction de tunnels et dans d'autres secteurs industriels nécessitant une ventilation forcée en atmosphères explosives. Il convient parfaitement à la ventilation à pression dans les puits de mines de charbon, les mines métalliques, les mines chimiques et pour les applications de ventilation de tunnels de grande longueur.

3. Environnement d'exploitation

Le ventilateur axial antidéflagrant FBD-9.0 pour mines peut être installé à plat sur le sol du tunnel ou suspendu à sa paroi. Lorsqu'il est installé au sol, son orifice d'entrée d'air (collecteur) ne doit pas être immergé dans l'eau ou la boue. Ce ventilateur est conçu pour fonctionner dans des conditions de température ambiante comprises entre -20 °C et +40 °C, avec une pression atmosphérique entre 86 kPa et 106 kPa et une humidité relative n'excédant pas 95 % (à 25 °C). L'altitude ne doit pas dépasser 1 000 mètres. L'alimentation électrique doit avoir une fréquence nominale de 50 Hz et être disponible en 380 V, 660 V ou en configurations bi-tension 380/660 V et 660/1 140 V.

4. Caractéristiques du produit

• Haute efficacité et faible bruit Ce ventilateur offre d'excellentes performances aérodynamiques, un rendement élevé et un faible niveau sonore. L'utilisation d'une transmission directe à aubes contrarotatives réduit le nombre d'aubes directrices, augmentant ainsi la pression du ventilateur tout en minimisant la résistance à l'écoulement de l'air. Le boîtier est équipé d'un dispositif d'insonorisation périphérique, maintenant le niveau sonore global en fonctionnement en dessous de 85 dB (niveau sonore pondéré A ≤ 25 dB).

• Alimentation en air à longue distance Le ventilateur peut assurer un apport d'air normal sur les routes jusqu'à 2000 mètres sans nécessiter de déplacement, ce qui réduit considérablement la pénibilité du travail et le temps de ventilation.

• Fonctionnement flexible Le ventilateur peut être utilisé en mode continu ou par étapes selon les besoins de ventilation, ce qui réduit la consommation d'énergie et permet de réaliser des économies. Les deux moteurs à allure variable peuvent également être actionnés séparément au besoin.

• Construction compacte et durable Ce ventilateur se distingue par sa structure compacte, ses dimensions réduites, sa simplicité d'installation et sa facilité d'entretien. Son boîtier et ses composants structurels sont soudés à partir de plaques d'acier de haute qualité, garantissant sécurité, fiabilité et longue durée de vie.

• Conception de lame avancée Les pales utilisent une conception fluide tridimensionnelle avec des profils aérodynamiques torsadés, offrant une large plage de fonctionnement à haut rendement qui maintient le ventilateur en fonctionnement dans des paramètres de performance optimaux.

• Traitement de silence supérieur Le collecteur, l'unité principale de premier étage, l'unité principale de deuxième étage et le diffuseur sont tous revêtus de laine de verre ultrafine et de panneaux perforés pour l'absorption acoustique. De plus, des silencieux de tour d'admission et des silencieux composites spiralés d'entrée/sortie sont conçus pour réduire efficacement le bruit du ventilateur.

• Protection contre les explosions et les surtensions Le ventilateur est équipé de moteurs asynchrones triphasés antidéflagrants de la série YBF-2 (marquage Exd I), disponibles en niveaux de tension de 380 V, 660 V ou en configurations à double tension 380 V/660 V, 660/1140 V, adaptés à différents systèmes d'alimentation électrique des mines.
